Selbstbau-Einsteigerschaltungen (Seite10)

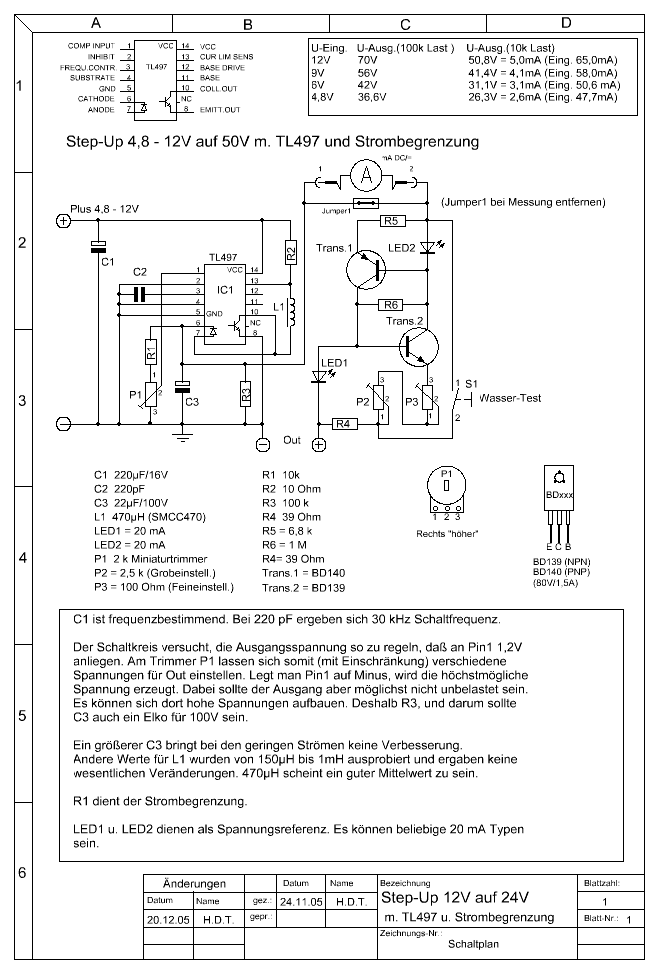

Kolloidal-Silber-Einsteigerschaltungen (Text überarbeitet 27.02.2006) Step-Up-Wandler 4,8 - 12 Volt auf bis zu 50 Volt, mit einstellbarer Strombegrenzung (50 Volt Ausgangsspannung bei 12 Volt Eingang)
Dieser einfache Step-Up-Wandler war Test-Vorgänger des Prototypen 5 und kann auch in dieser hier gezeigten, abgespeckten Variante betrieben werden. Er liefert genügend Strom für die Silber-Elektroden. Er ist für 9 -12 V Eingangsspannung vorgesehen, kann also mit Steckernetzteilen dieser Spannung betrieben werden, arbeitet aber auch mit niedrigeren Spannungen noch einigermaßen zufriedenstellend. So z.B. mit 6 oder auch mit nur 4,8 Volt. Somit eignet er sich auch für Betrieb mit NiMh-Akkus. 4 x 1,2 V Mignon oder 1 x 9 V Block.
© April/2005 by HANS-DIETER TEUTEBERG • hans-dieter.teuteberg@t-online.de Illustrationen
|
||
|
