Selbstbau-Einsteigerschaltungen (Seite6)

Kolloidal-Silber-Einsteigerschaltungen

(überarbeitet 26.12.2005)

Kolloidal-Silber-Generator,  6 auf 50 Volt

Ein universeller, für verschiedene Spannungen zu verwendender, 2-stufiger DC/DC-Wandler. Mit Einstellung für 6 Volt Batteriespannung,  kombiniert mit dem Relais-Rechteckschalter von Seite 5.

Falls Sie mit weiteren, anderen Eingangsspannungen experimentieren möchten und Excel installiert haben, können zu diesem Schaltplan eine aktive Excel-Tabelle herunterladen. In Zelle C1 können Sie die vorgesehene Eingangsspannung eingeben und die Tabelle zeigt Ihnen die nötigen Jumperstellungen und die resultierende Ausgangsspannung. Außerdem finden Sie unten in der Tabelle aktive Hinweise, ob die von Ihnen vorgesehene Eingangsspannung zulässig ist, bzw. aus welchen Gründen möglicherweise nicht.

Die beiden Schaltpläne für 6 Volt und 9 Volt Eingangsspannung unterscheiden sich nur in den Jumperstellungen.

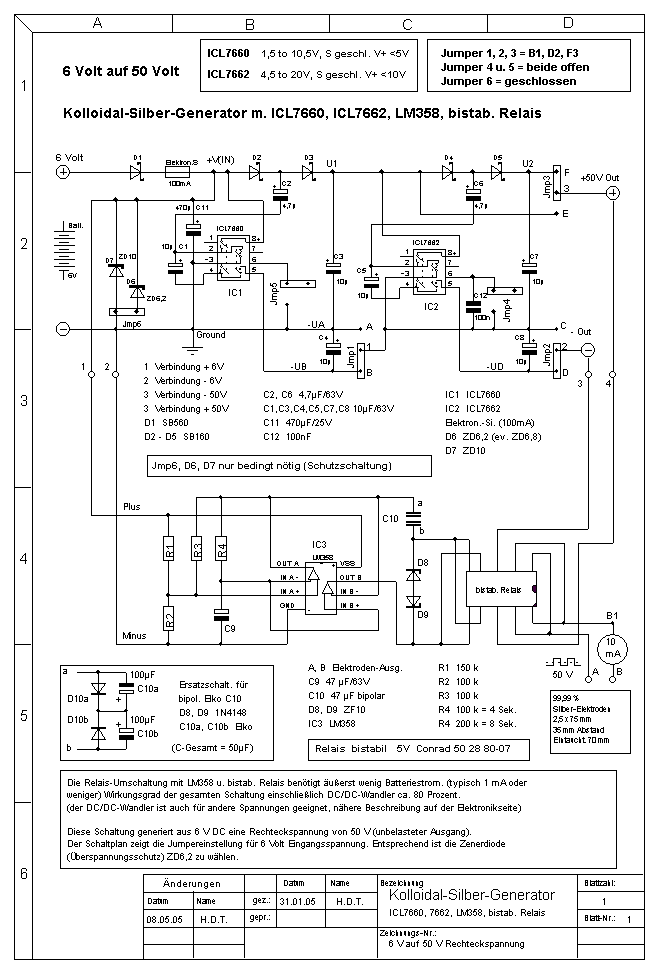

Blatt 1 (für 6Volt)

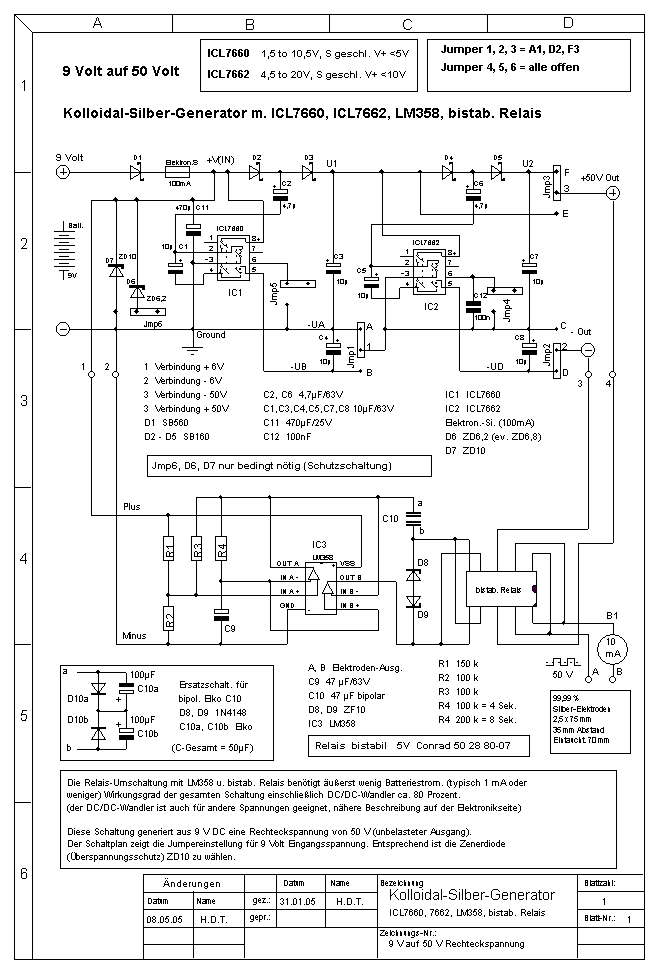

Blatt 2 (für 9 Volt)

-------------------------------------------------------------
