Kolloidal-SilberSelbstbau-Projekt 10. Tierheim

01.10.2017

Voran das Rechtliche
Eine Anleitung zur Bedienung und Anwendung wird hier ausdrücklich NICHT gegeben. Es obliegt einzig dem Betreiber oder der Person, die das Gerät dem Betreiber zur Verfügung stellt, sich darüber zu informieren. Die untenstehenden Angaben sind nur zur allgemeinen Information, aber in keiner Weise an bestimmte Personen gerichtet.

Die "Aktion-Tierheime" ist an Spender gerichtet, die ein einfaches Gerät bauen und kostenlos weitergeben möchten. Dieses Projekt wird nicht zur gewerblichen Nutzung freigestellt. Da es sich um ein selbstgebautes Gerät handelt, kann und darf es ohnehin kein CE-Zeichen führen. Der Betreiber ist allein für die Sicherheit verantwortlich. Die hier veröffentlichte Bauanleitung entlastet den Betreiber nicht von gesetzlichen Regelungen und Vorschriften jeglicher Art. Dafür ist einzig und allein der Betreiber des Gerätes verantwortlich.

Das Gerät arbeitet mit "NICHT gegen Berührung geschützten" und spannungsführenden Bauteilen. Die Spannung beträgt bei Verwendung des vorgeschlagenen Netzteils maximal 48 Volt = und liegt damit unter dem gemäß den Vorschriften von SELV (Save Extra Low Voltage) maximal zulässigen Wert von 60 Volt für Gleichspannung. Bei sachgerechter Anwendung können keine Schäden entstehen, jedoch ist der Betreiber für die sachgerechte Anwendung verantwortlich. Er ist auch dafür verantwortlich, dass das Gerät nur in trockenen Räumen und nur mit einem Netzteil 48 Volt Gleichspannung mit CE-Zeichen betrieben wird. Weiterhin hat der Betreiber darauf zu achten, dass das Gerät nicht von Kindern oder sachunkundigen Personen betrieben wird. Bei Auftreten von Störungen ist das Gerät umgehend abzuschalten.

* * *

Das Gerät

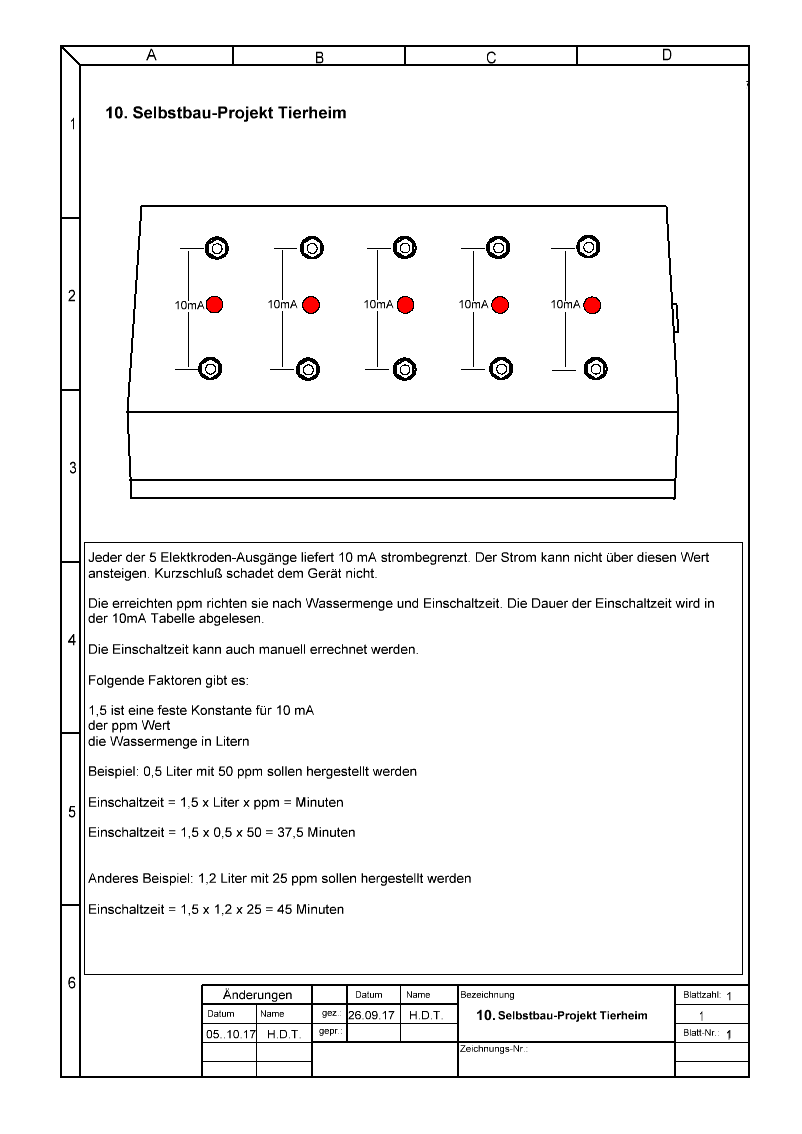

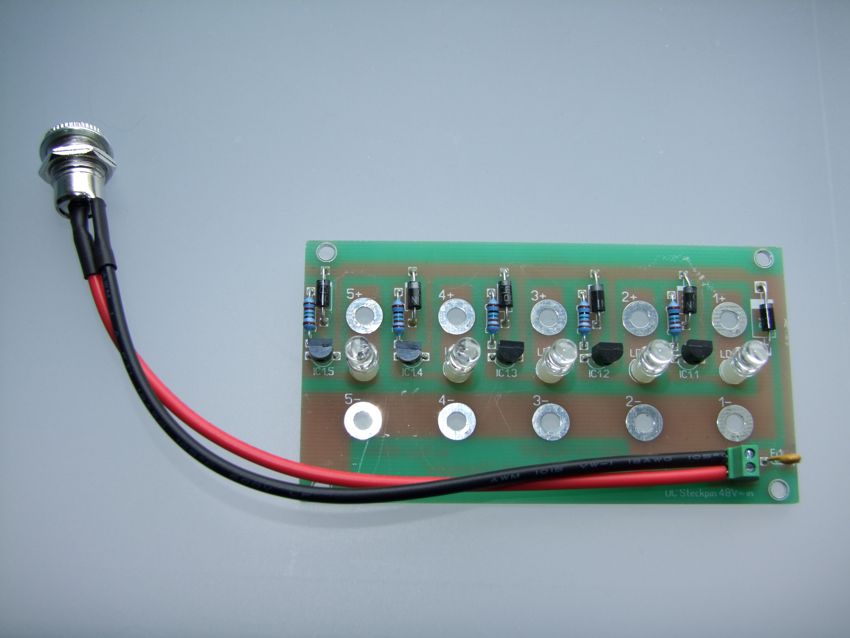

Es handelt sich um eine einfache Strombegrenzung, die an den Elektroden-Ausgängen einen auf 10 mA begrenzten Strom zur Verfügung stellt. Der Ausbau kann beliebig mit 1 bis 5 Ausgängen gestaltet werden. Die vorgesehene Platine ermöglicht das nach Belieben. Der Betrieb mit 5 Ausgängen liefert 5 mal 10 mA, so dass damit an 5 Gefäßen gleichzeitig Kolloidales Silber mit je 10 mA hergestellt werden kann. Zum Vergleich: Der seit fast 20 Jahren bewährte Marktführer unter den Geräten hat einen Ausgang mit 5 mA, somit hat dieses Gerät voll ausgebaut die zehnfache Leistung. Das Gerät kann ebenso mit weniger Ausgängen oder mit nur einem Ausgang gebaut oder betrieben werden.

(Ergänzung im April 2023)
Das aktuelle Modell des Ionic-Pulsers Pro3 hat seit seiner Markteinführung inzwischen 7,5mA Elektrodenstrom.

Auszug aus dem Originaltext des Herstellers:
Zitat Anfang ---"Die Silbergeneratoren von Medionic verfügen zudem über intelligente Elektronik mit Temperatur- und Wasserkontrolle. Unabhängig von der Temperatur und der Qualität des verwendeten Wassers werden immer gleichmäßige Silber Mengen abgegeben. Die Abweichung der Silberabgabe liegt unter 10%."--- Zitat Ende

Kommentar:
Der Ionic-Pulser, egal welchen Baujahres oder welches Modell, verfügt NICHT über eine "intelligente Elektronik" zur Kontrolle der Temperatur, zur Wasserkontrolle und Qualität des Wassers. Das sind unrichtige und täuschende Angaben, die technisch gar nicht durchführbar wären, weil das Gerät über keinerlei Sensoren verfügt, die solche Aufgaben messen, prüfen und regeln könnten.

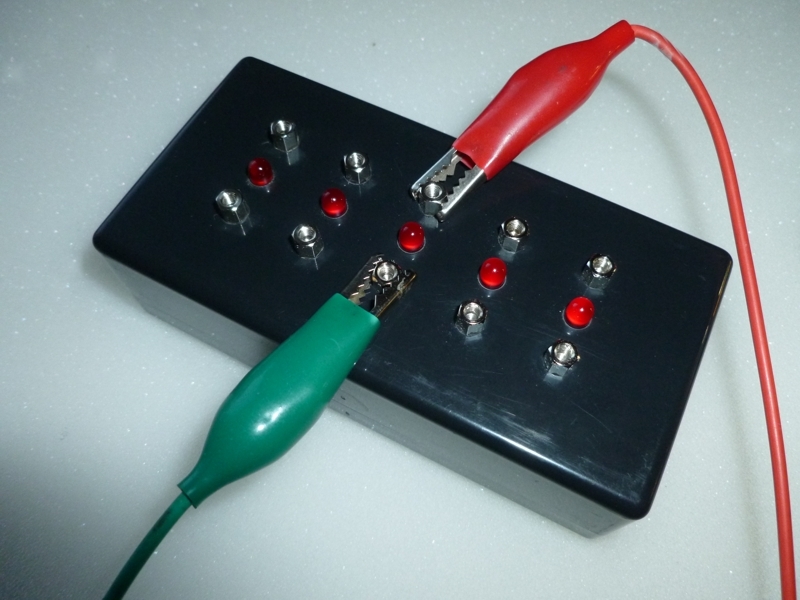

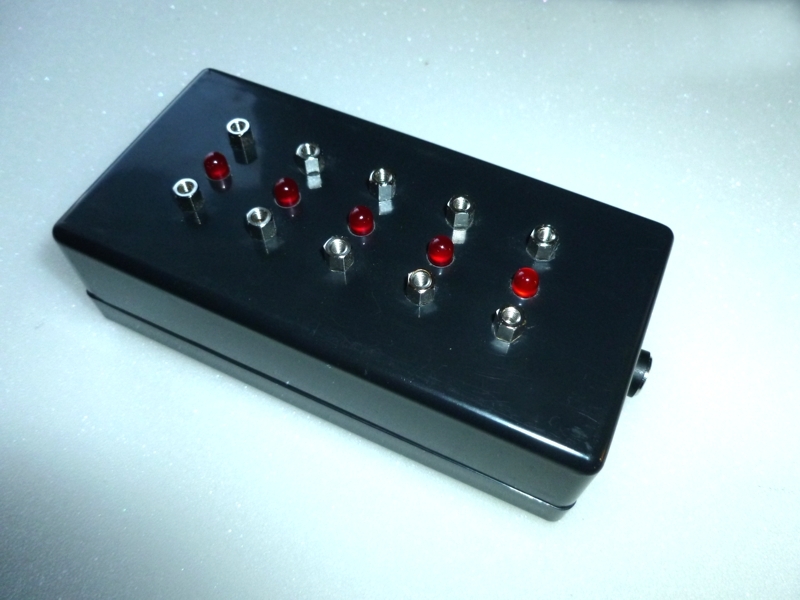

Die Abbildung zeigt das Selbstbau-Projekt 10 voll ausgebaut mit 5 Ausgängen mit je 10mA. (Gehäuse von Reichelt)

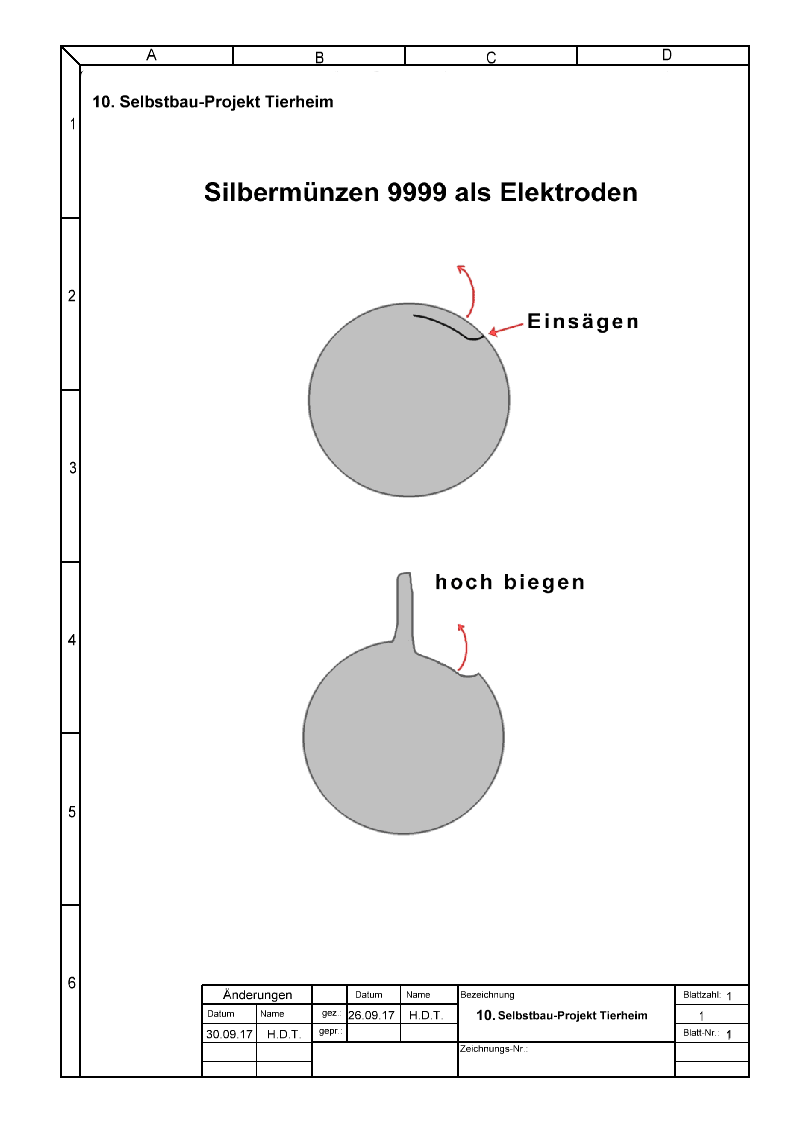

Zu den Silber-Elektroden:
Wegen der doppelten Stromgröße gegenüber 5mA-Geräten sind 140 mm lange Silber-Elektroden vorgesehen.

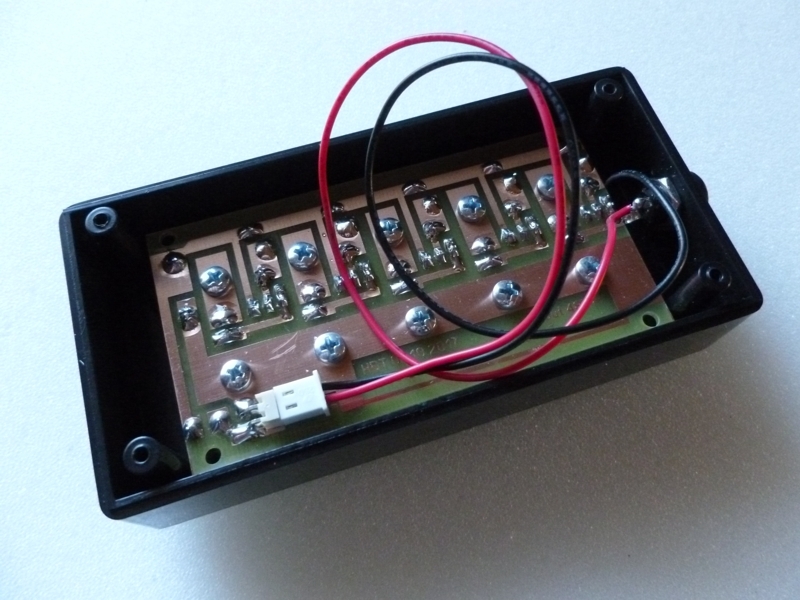

Ansicht innen
Wie man sieht, ist der weiße Stromanschlussstecker auf der Kupferseite aufgelötet. Das geht nur, wenn man dazu wie hier einen gewinkelten Stecker verwendet.

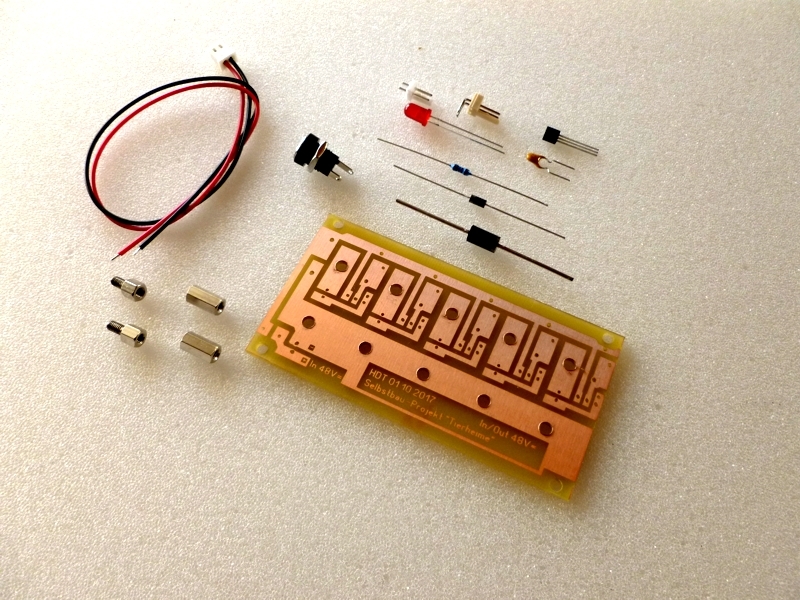

Die Bauteile für 1 Elektrodenausgang
Die Platine ist für 1 bis 5 Elektroden-Ausgänge vorgesehen. Bei Ausbau auf 5 Elektroden-Ausgänge müssen Spannungsregler LR12, Diode 1N4007. Widerstand 105 Ohm und Leuchtdiode 5-fach bestellt werden.

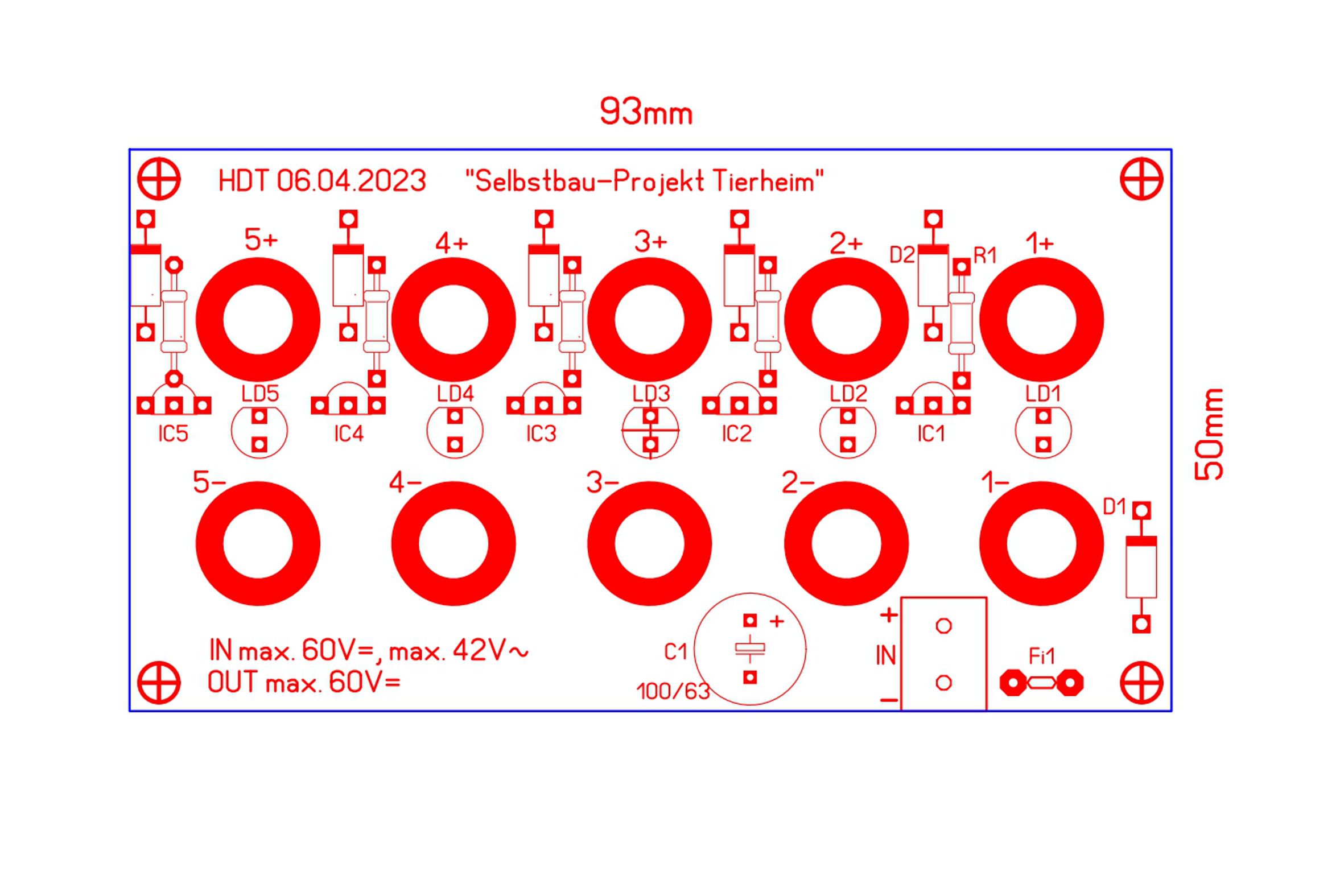

Das Platinen-Layout ist in Sprint-Layout 6.0 von Abacom erstellt. Auf der Webseite von Abacom gibt es einen kostenlosen "Viewer", der das Layout in Originalgröße zum Drucken öffnet. Bearbeiten kann man das Layout damit aber nicht.

Gehe zu Abacom, Produkte, Sprint-Layout, Sprint-Layout-Viewer. http://www.abacom-online.de/html/sprint-layout.html
Dann hier auf "Platinen-Layout" klicken. Platinen-Layout

Auf der Abacom Webseite finden sich auch Platinen-Hersteller, die direkt mit der Abacom-Datei arbeiten, also ohne zusätzliche Gerber-Dateien.

Das Layout wurde mit Durchkontaktierungen der 10 Bohrlöcher für die Verschraubung der Elektroden-Anschlüsse und der 2 Bohrlöcher für den 48V DC Anschluss versehen. Das wäre auch einlagig gegangen, gibt aber bei der Verschraubung besseren Kontakt. Der 48V DC Anschluss muss bei einlagiger Platine dann als Winkelstecker-Version gewählt werden, weil er auf die Kupferseite kommt. (siehe auch Foto oben "Ansicht innen")

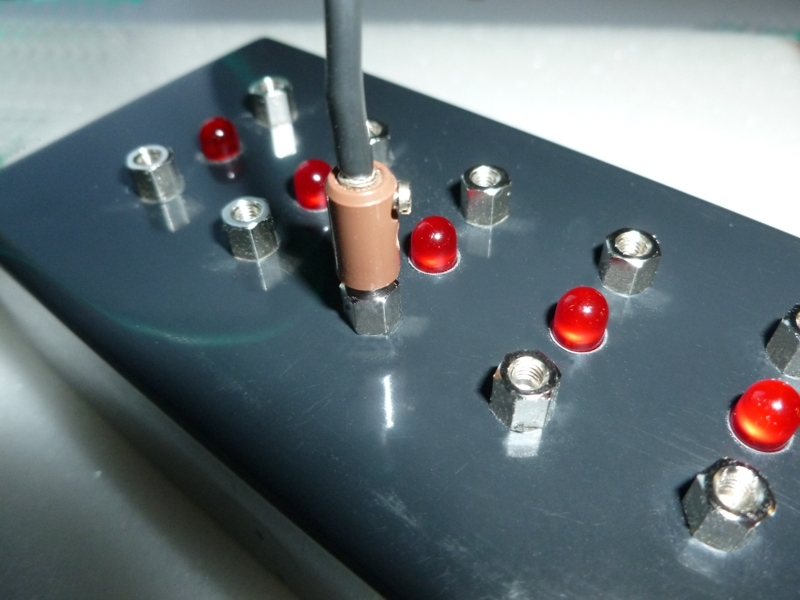

Elektrodenkabel
Vorschlag, wie man es auch machen kann.

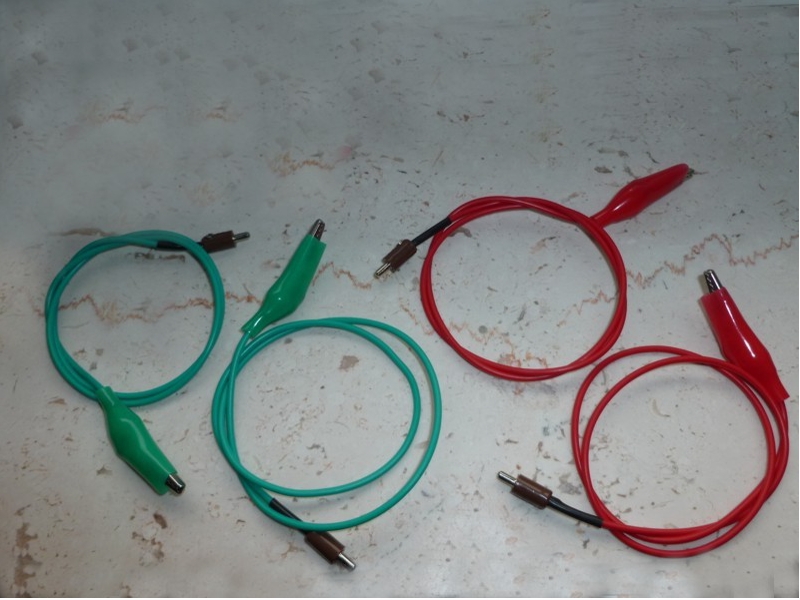

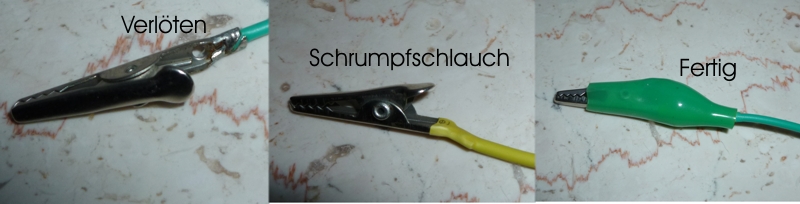

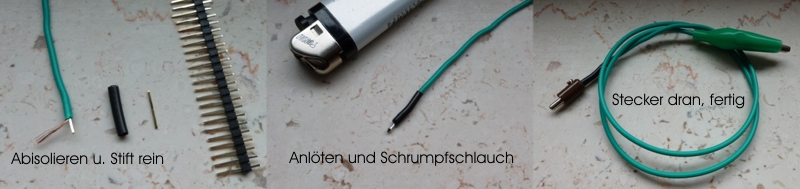

An einem Ende die "Krokodilklemme", am anderen Ende ein 2,5mm Zwerg-Stecker. Um die dünne Litze dauerhaft am Stecker anzubringen, abisolieren und Litzenende verzinnen, umbiegen und mit einem Stück der Isolierung in dem Steckerloch verschrauben. Eventuell wie abgebildet noch ein Stück Schrumpfschlauch als Knickschutz anbringen.

Diese Kabel sind billig im wahrsten Sinne. Die Verbindung ist nur gequetscht und entsprechend kurzlebig. Man kann sie aber durch einen Knickschutz wesentlich verbessern.

Die nachfolgenden Bestell-Nummern sind Links von Reichelt. Also anklicken und schauen.

Aber bitte unbedingt die Stückzahl selber bestimmen, einige Teile werden nur einmal benötigt, andere je nach Anzahl der Elektroden-Anschlüsse ein- bis zu fünfmal.

Gehäuse 120x60x36, Reichelt Best.-Nr. SP 2001 SW
Hohlsteckerbuchse 5,5/2,0mm, Reichelt Best.- Nr. LUM 1614-09
Distanzbolzen DA 5MM, Reichelt Best.-Nr. DA 5MM
Distanzbolzen/Distanzhülse DI 8MM , Reichelt Best.-Nr. DI 8MMPS
Platinensteckverbinder Stecker/Buchse, Reichelt Best.-Nr. 25/2G WS
2-pol. Steckpin gewinkelt für Platinensteckverbinder, Reichelt Best.-Nr. PSS 254/2W

D1 Diode BY253, Reichelt Best.-Nr. BY 253
D2.1 - D2.5 Dioden 1N4007, Reichelt Best.-Nr. 1N 4007
F1 Elektronische Sicherung PFRA 010, Reichelt Best.-Nr. PFRA 010
IC1.1 - IC 1.5 LR12, Reichelt-Best.-Nr. LR12N3-G
LD1 .1 - LD1.5 5mm Rot, Reichelt Best.-Nr. LED 5MM RT
Widerstände R1.1 - R 1.5 , Reichelt Best.-Nr. METALL 105

Zwerg-Stecker Schwarz 2,6 mm, Reichelt Best.-Nr. ZS 26 SW
Mini-Krokoklemmensatz, Reichelt Best.-Nr. MK 612S

Ein paar Schrauben 3 mm, etwa 6 mm lang. (Bei Reichelt leider nur im Pack 200 Stück erhältlich, Best.-Nr. SZK M3X6-200)

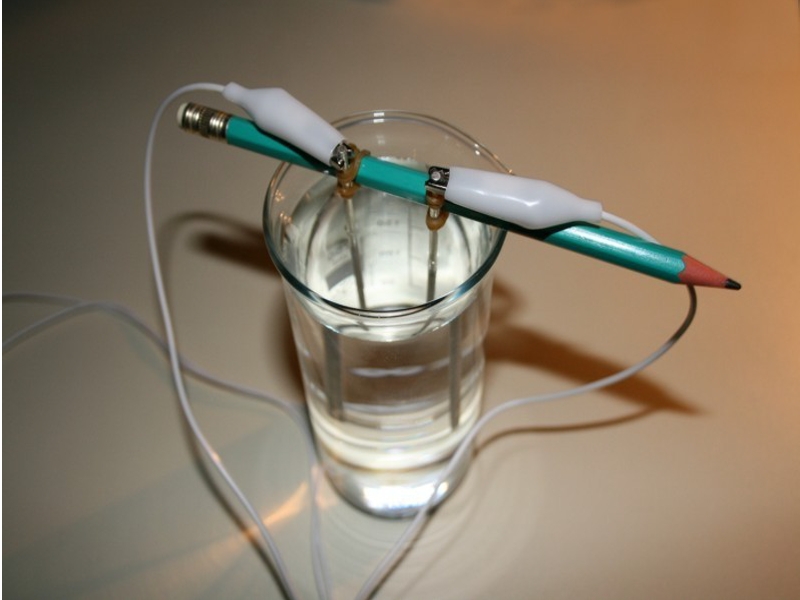

Elektrodenhalter 1 Stück Acrylglas (Plexiglas) ca. 5 - 10 mm. Eventuell Alternativen: Küchenbrettchen, Schneidebrett, mit der Laubsäge zurecht schneiden, Löcher 2,5 mm bohren.

Wer auf Lochraster-Platine lötet, braucht etwas dünnen Draht für Drahtverbindungen. (Am einfachsten 1 Meter Installations-Telefonkabel besorgen, dort sind genügend Drähte drin, die sich leicht herausziehen lassen, Aber: "Drähte", "keine Litze")

Als "Fixier-Hilfe" auf der Tischplatte zum Löten der Platine eignet sich "UHU patafix".

Für den 10mA-Betrieb je 1 Elektroden-Ausgang 1 Paar Silberelektroden (4 Stück) 2,5 mm, 140 mm lang oder länger, Reinheit mindestens 9999. (Bei Betrieb aller 5 Elektroden-Ausgänge 5 Paar Silberelektroden wie oben.)

Firma Platinenbelichter
R. Rath
Ederenerstr.2
D-52441 Linnich
Tel. 02462/2036399
Fax.02462/2039533
mail: info@platinenbelichter.de
home: www.platinenbelichter.de

27.07.2022

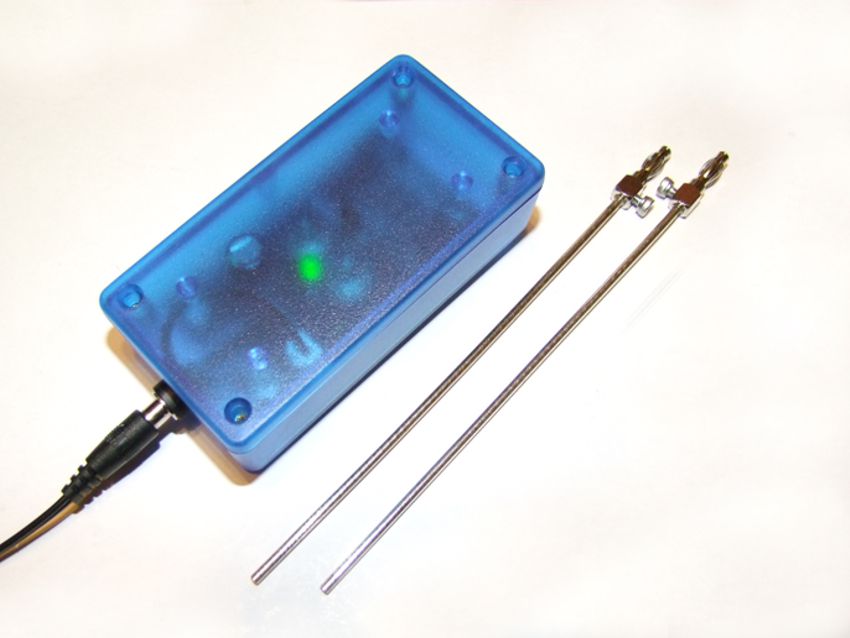

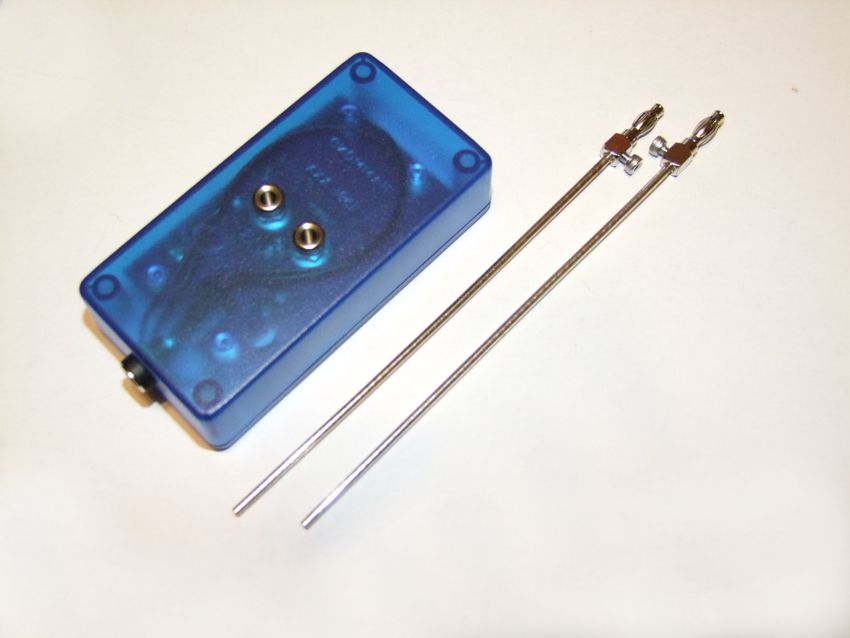

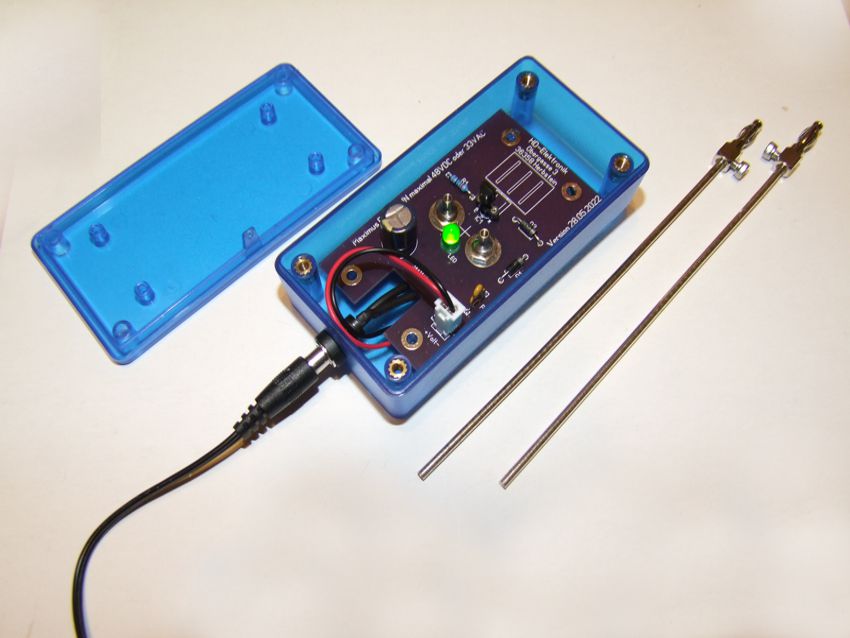

Die neue Mini-Version dieses Projektes hat nur einen Ausgang für den Anschluss von einem Paar Elektroden.

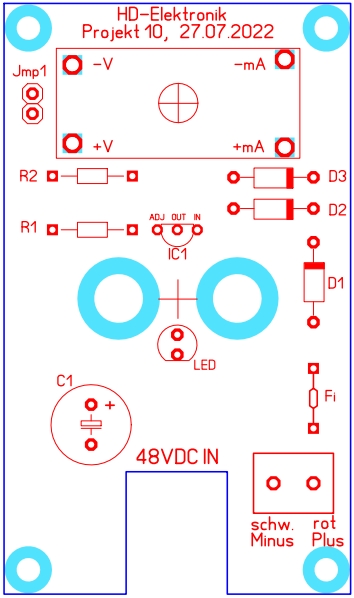

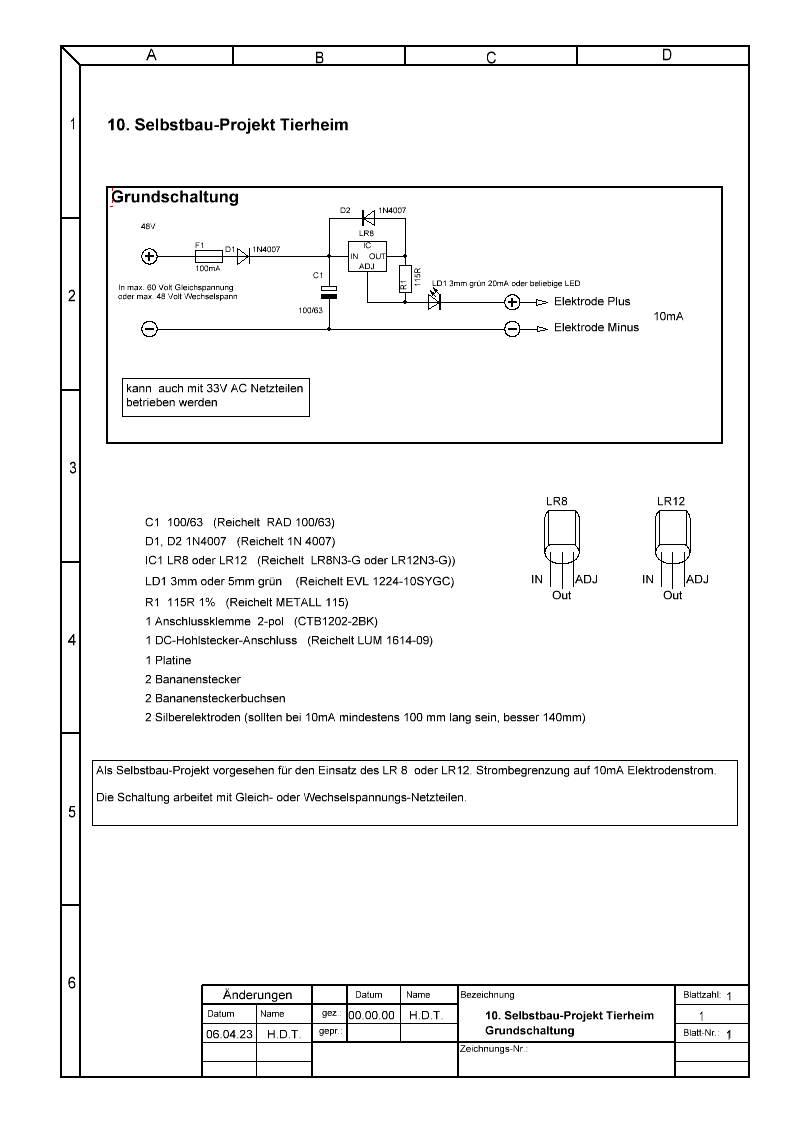

Vorab schon mal der Schaltplan mit den Bauteilen.
Das Platinen-Layout wird hier veröffentlicht, sobald der Test abgeschlossen ist.

Empfehlung für Neueinsteiger:
Kein großes Geld in eine teure Lötstation investieren, sondern z.B. Reichelt STATION ZD-99.
Ein Multimeter MUSS sein. (5 Euro) Aber nicht damit an die Steckdose gehen und "Ampere" oder "mA" messen wollen. Lieber vorher die Bedienungsanleitung lesen.

Schaltplan
